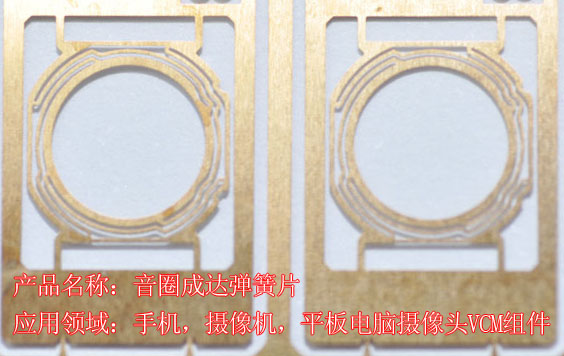

音圈馬達彈簧片
| 產品簡介： | 主要應用于手機，攝像機，平板電腦的攝像頭VCM模組 |
- 咨詢熱線：0755-27088797 yuch@www.wzreshuiqi.cn 13620203959
產品詳細描述
|
產品介紹 |
|
|
產品名稱: |
|
|
材料材質: |
MX215,BF158 |
|
材料厚度(公制): |
0.03,0.04,0.07,0.08mm |
|
產品用途: |
|
|
產品特點: |
蝕刻加工線條均均，無毛剌，無缺口 |
|
產品價格: |
以材料材質、厚度、精度要求、量產數量綜合核定 |
|
蝕刻加工能力: |
使用卷對卷曝光機，可大批量生產，每天生產高達1000平方米 |
|
樣品提供: |
付費打樣，樣品3天內，最快24小時出樣 |
|
批量生產時間: |
正常一星期內 |
|
產品檢測及售后: |
二次元、影像儀24小時服務0755-61500550 |
|
產品蝕刻特點 |
|
|
一、可以使用卷對卷玻璃曝光蝕刻加工 |
|
|
二、超薄材料的的蝕刻生產，專用的蝕刻設備 |
|
|
三、極高的精密度,最高可達+/-0.005mm的精度，滿足產品的組裝要求 |
|
|
四、超多的線條彈絲生產，無需額外增加成本 |
|
|
五、沒有毛刺，壓點，產品不變形,不改變材料性質，不影響產品的功能 |
|
|
六、厚薄材料都可以一樣加工，滿足不同裝配組件的要求 |
|
|
七、幾乎所有金屬都能被蝕刻，對各種圖案設計無限制 |
|
|
八、制造各類機械加工所無法完成的金屬部件 |
|
.jpg)
VCM(Voice Coil Motor)：中文名稱為音圈馬達，亦稱音圈電機，其主要原理是在一個永久磁場內，通過改變馬達內線圈的直流電流大小，來控制音圈馬達彈簧片的拉伸位置，從而帶動透鏡上下運動而達成透鏡聚焦的功能.
從技術上來說，音圈馬達彈簧片音圈馬達的基本原理很簡單，弗萊明左手定則：通過音圈導電后橫切割磁場的磁力線，從而產生一個帶動鏡頭向上的力。通過這種直線運動的方式來達成驅動透鏡進行自動調焦的一個目的。
從部品的設計構成上來說，設計上有比較大的難度，如果不是對該行業有過設計經驗等，基本上沒有進入的可能。在構成上除去需要精密注塑的框架部分，以及對加工工藝要求很高的彈簧片部分。其他的部品都不是要求很高。
從生產環境上來看，由于該產品是光學鏡頭的連接產品，所以對無塵環境要求有的。但是相對來說投資也不是很大。
從工藝上來說，設備和工藝，除去特定設備（特性等）以外，基本上和模組生產的工藝，設備相近，完全是人工組裝。進入門檻很低
1、卓力達生產的音圈馬達彈簧片產品精度高，是目前替代日本生產的最佳選擇。音圈馬達彈片主要應用于手機攝像頭自動對焦馬達，自動對焦與光學變焦的原理不同，光學變焦是通過移動鏡頭內部鏡片來改變焦點的位置，改變鏡頭焦距的長短，并改變鏡頭的視角大小，從而實現影像的放大與縮小。存在的技術難題 一是采用的材料高鎳含錫銅合金，是含Ag、Pt、Au、Ni、Cu等貴金屬的五元合金，投產費用以及原材料價位高，二是加工精度高，VCM彈片彈絲的尺寸公差越小，國內對彈絲的尺寸公差要求控制在±0.01mm,我公司已能做到±0.005mm。技術需求預期目標 目前VCM整個行業國內技術比較落后，國內只是進行組裝，關鍵零部都是從國內外進口，組裝廠也是日資企業，就VCM彈片而言，我公司此項目建成，已填補國內此行業的空白，主要是精度要求太高，材料厚度0.03mm,0.04mm,一般彈絲寬度為0.075mm±0.008mm且不能有變形
2、使用材料：我們卓力達一般使用0.03mm,0.04mm,0.05mm,0.08mm厚度的材料進行蝕刻加工,平整。音圈馬達彈片一般使用在一些高精密產品上，是高端精密蝕刻的主要方向。一般經常使用在一些光學透光片，柵格網片，高清攝像頭等產品上。平整均勻無毛剌，平面度保持在0.02以下是音圈馬達彈片的特點之一。
3、產品加工：針對音圈馬達彈片產品，卓力達配備樣品制作小組，在2-3個工作日內完，我司以強大的技術力量（高級研發工程師8人，工程師16人，技術員20人）和先進的生產設備（進口蝕刻機）來保證準時的交貨期限。
4、包裝送貨：安全，美觀，環保的捆包方式，24小時不間斷發貨（配備貨車5臺），如需快遞可在48小時內到達，于我司合作的快遞公司為國內知名品牌順豐快遞。
5、售后服務：客戶對我司音圈馬達彈片提出質量異議，公司會在接到客戶提出異議后12小時內作出處理意見，若需現場解決，將會派出專業技術人員及品質人員，并做到質量問題不解決服務人員不撤離，對每次客戶反饋的蝕刻產品質量問題及處理結果我司將予以存檔。所有的產品在出貨前均會經過生產巡檢、品質檢測、發貨抽檢相關人員的三次質檢，確保發貨到您手里的產品是合格產品
主要應用產品展示，僅供參考
.jpg)
.jpg)
音圏碼達的結構
.jpg)
音圏馬達模組需要彈簧片
.gif)
.jpg)
蘋果手機攝像頭模組
本文來自深圳卓力達http://www.www.wzreshuiqi.cn
聯系人：0755-29914202/61500558，13620203959 聯系郵箱:yw6@www.wzreshuiqi.cn
